Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фото

Конструктивные особенности для лучшего обогрева

Если нужно отапливать большое здание, то целесообразно, чтобы труба-вытяжка шла горизонтально в помещении. Ведь если из печи она выходит сразу вверх и наружу, то с дымом всё тепло также быстро окажется на улице. Поэтому температура в комнате быстро снизится. А если труба из печи выходит горизонтально по всему помещению, дым намного дольше сохраняется в ней: вытяжка — словно батарея, у которой довольно высокая температура. И в этом случае буржуйка, своими руками сделанная, становится, как котёл.

Чтобы поверхность буржуйки не могла обжечь, к ней приделывают короб. Это дополнительные пластины, которые устанавливают с трёх сторон печи на расстоянии в 5–10 см. Поверхности буржуйки и короба не должны соприкасаться. Воздушная прослойка между ними не позволяет коробу сильно нагреваться. Это, во-первых, уберегает от пожара помещение, а во-вторых, позволяет комфортнее себя чувствовать вблизи печи. Такую защиту удобнее делать для прямоугольной конструкции, однако можно изготовить её и для буржуйки, сделанной из баллона. Тем более что короб можно соорудить из обычного куска жести, ведь он не нагревается настолько, чтобы прогореть.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металлаБуржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фото

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкойБуржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фото

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.

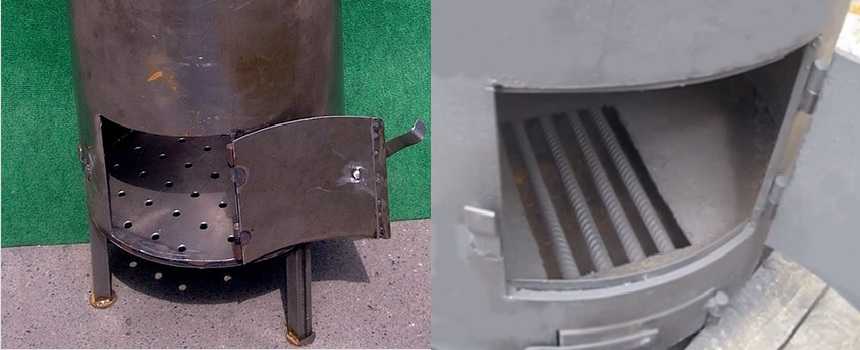

  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
    Как сделать колосники
  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллонаБуржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фото

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

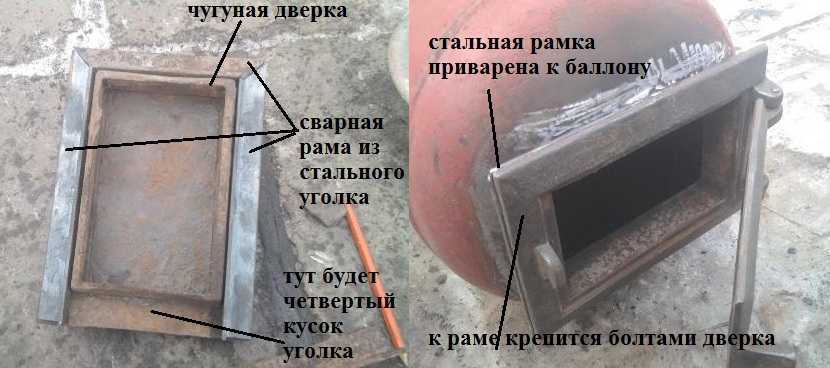

Как установить печное литье на металлическую печкуБуржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фото

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

Буржуйка с дымооборотами

Это печь прямоугольной формы с минимальным расходом топлива и возможностью регулирования интенсивности горения. Конструкцию (корпус печи) собирают из металлических листов путем сварки.

Необходимые материалы и инструменты:

  • сварочный аппарат в комплекте с электродами;
  • болгарка и круги для резки металла;
  • рулетка;
  • металлические уголки;
  • металлические прутки для колосниковой решетки;
  • трубопровод;
  • листовой металл.

Печь состоит из следующих отделов: топка, дымооборот, зольник, отводящий трубопровод. Дополнительные элементы: дверцы с навесами и щеколдами, колосниковая решетка, металлические ножки, задвижка на трубопроводе для уменьшения теплопотерь.

Сборка буржуйки с дымооборотами

  1. Делаем чертеж будущей печи.
  2. Согласно размерам, указанным на чертеже, делаем разметку на листовом металле и болгаркой вырезаем заготовки для будущей топки.
  3. Стыкуем листы металла, образуя прямоугольник. Внутрь (на боковые стенки печи) привариваем металлические уголки, на которые будет укладываться колосниковая решетка.

  4. Колосниковую решетку выполняют из набора продольных и поперечных металлических прутков одинаковой длины, соединенных сваркой. Ячейки должны быть достаточной величины для удержания на них топлива и свободного прохождения продуктов сгорания сквозь колосниковую решетку. Саму решетку приваривать к корпусу топливника не нужно, тогда ее можно будет вытащить на время проведения очистки печи от пепла и золы.

  5. На следующем этапе работ необходимо приварить внутрь топки лист металла, который образует дымооборот. Размер этого листа металла должен по ширине соответствовать днищу печи, а в длину быть немного меньше.

  6. После того, как внутренняя часть печи готова, необходимо сделать дверцу поддувала и дверцу для закладки топлива в печь. Дверцы делаем таким образом, чтобы было удобно чистить печь и извлекать колосниковую решетку. Чтобы сделать навесы, используем металлический пруток и подходящую по размеру трубку. Разрезаем их болгаркой и привариваем соответственно к стенкам топки и к дверцам, затем вставляем свободный участок прутка в трубку. Для удобства пользования дверцами, из тонких полосок металла изготавливаем ручки и прикрепляем их сваркой. Задвижки делаем в виде длинной изогнутой полоски металла и соответственно крючка, за который она будет цепляться.

  7. Ножки печи можно сделать цельносварными из металлических уголков или регулируемыми. Для возможности регулировать длину ножек понадобятся гайки и соответствующие по толщине металлические прутки с резьбой. За счет такого приема буржуйка будет стоять устойчиво даже на неровной поверхности. А также, при помощи таких ножек печь удобно отсоединять от трубы и производить обслуживание или замену каких-либо деталей.
  8. Отводящий трубопровод с заслонкой. Для самой заслонки понадобится металлический пруток небольшого диаметра и лист металла круглого сечения, диаметром немного меньше, чем диаметр трубы. В трубе просверливаем два отверстия, вставляем в них прут, изгибаем его наружную часть для удобства, а внутри трубы устанавливаем и привариваем металлический круг. Таким образом, при повороте прутка соответственно будет поворачиваться и круг, изменяя зазор и уменьшая потери тепла из топки в атмосферу.

  9. В верхней части печи вырезаем отверстие, соответствующее диаметру отводящей трубы и герметично привариваем ее.
Популярные статьи  Современные карнизы для штор: модные новинки, тренды, красивый дизайн, фото необычных вариантов в интерьере

Дымооборотов в буржуйке может быть два или три. А для того, чтобы уменьшить потери тепла от металлических стенок в атмосферу, печь снаружи обкладывают огнеупорным кирпичом или устанавливают отражающий металлический экран с прослойкой из теплоизолирующего материала, например, листа асбеста.

Чтобы разжечь в печи огонь, на колосниковую решетку укладывают газеты, опилки, сверху небольшие сухие поленья и поджигают газеты спичками. Когда поленья разгорятся, в печь добавляют более крупные дрова. Не стоит одновременно открывать дверцы топливника и поддувала. Регулирование тяги и интенсивности горения происходит посредством изменения зазора в трубе (задвижка) и через поддувало.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Популярные статьи  Дизайн квартиры 77 кв. м. в стиле современной классики

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фотоБуржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фотоПри желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фотоИз двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фотоЧертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фотоИзогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Плюсы и минусы такой печи

Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.

Преимущества печи – буржуйки для отопления гаража:

  • Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
  • Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
  • Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
  • Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
  • Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.

Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.

Отрицательные стороны использования:

  • Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
  • Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
  • Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.

Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.

Популярные статьи  Как почистить утюг в домашних условиях?

Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.

Основные нюансы изготовления:

  1. Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
  2. Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
  3. Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
  4. Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
  5. Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
  6. Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.

Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность

Это очень важно, особенно для оборудования, изготовленного своими руками

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

  • Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
  • Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
  • Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
  • После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
  • Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
  • Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
  • Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
  • Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фото

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Эффект от отсутствия решетки

Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фотоВ печах с колосниковой решеткой кислород в топке в большом количестве подается в очаг со всех сторон из-под решетки. Из-за этого горение происходит интенсивно, а температура быстро снимается потоком холодного воздуха. Не догоревшие продукты, в результате, выходят через дымоход.

Если колосниковой решетки нет, то кислород поступает только посредством приточного канала, который можно очень точно отрегулировать. Время горения от этого увеличивается, продукты прогорают полностью. Газ при горении задерживается на более длительное время в топке и лучше прогревает стенки. Результат – в помещении остается гораздо больше тепла.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фото

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м. Совет

Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фото
