Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Правила и особенности монтажа профнастила

Технология монтажа кровли из профлиста состоит из нескольких этапов:

Установка крюков для водосточного желоба и карнизной планки. Длинные крюки крепятся на карнизную доску (первая доска обрешетки), рекомендуемая длина которой составляет 200 мм. Короткие крюки фиксируются на лобовую доску.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Рисунок 15. Пример крепления крюков к карнизной (а) и лобовой доске (б)

Укрытие крыши профлистом

Монтажу кровельного материала нужно уделить особое внимание, поэтому подробно этот процесс будет рассмотрен ниже.

Монтаж коньковой планки. Крепление выполняется после укладки и крепления профнастила в его верхние гофры – для этого применяются саморезы «металл-металл» размером 5,5×19 мм с уплотнительной прокладкой

Шаг расположения крепежных элементов не более 800 мм. Во избежание задувания снега в подкровельное пространство рекомендуется использовать специальный уплотнитель.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Рисунок 16. Крепление коньковой планки

Монтаж торцевых планок. До их крепления по линиям фронтонов необходимо набить опорные доски. Изделия фиксируются саморезами 5,5×19 мм к крайней верхней гофре профилированного листа и к опорной доске. Между собой планки обычно соединяются с нахлестом 50 мм.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Рисунок 17. Схема фиксации торцевых планок

Порядок укладки и крепления листов

Для крепления профнастила к обрешетке используются саморезы 4,8×29 или 4,8×35 мм с уплотнительной прокладкой из ЭПДМ-резины. Прикручивать листы нужно аккуратно, чтобы эта прокладка была немного сжата. При перетягивании или недотягивании высок риск нарушения герметичности.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Рисунок 18. Правильно вкрученный саморез, обеспечивающий герметичность покрытия

Профилированные листы имеют разные размеры или форму накрывающей и накрываемой стороны. На изделия марок С-10, С-20 и НС 35 есть капиллярная канавка на накрываемой стороне, а у материалов С-21, Н-60 и Н-75 крайняя гофра с накрываемой стороны короче на 2-3 мм.

Начинать укладывать профнастил можно с любого торца, но с обеспечением расположения первого листа накрывающей стороной к торцу

При этом важно идеально ровно расположить первый лист, поскольку от этого зависит точность геометрии и эстетичность всего ската.. Инструкция по монтажу и креплению профнастила на разных участках крыши:

Инструкция по монтажу и креплению профнастила на разных участках крыши:

  • Фиксация покрытия к обрешетке. Выполняется в нижнюю волну в месте расположения досок – желательно, чтобы саморез располагался в самом ее центре. Крепежные элементы должны размещаться в шахматном порядке. Точки крепления располагаются через одну гофру для покрытия с высоким профилем и через две – для изделий с низкой волной. При наличии капиллярной канавки саморез надо вкручивать со смещением от нее.

  • Продольное соединение кровельного материала. Во избежание образования зазоров на продольных стыках нужно плотно прижать накрывающий лист к накрываемому и стянуть их саморезом 5,5×19 мм.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Рисунок 19. Схема правильного крепления листов к обрешетке и на продольном стыке

Крепление на карнизе. Обычно листы крепятся с выносом за край карнизной планки на 30-50 мм, чтобы дождевая и талая вода попадала непосредственно в водосточный желоб. Карнизная планка защищает деревянную доску от брызг. Профлист по краю карниза прикручивается саморезами в каждую гофру.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Рисунок 20. Фиксация листов на карнизе

  • Поперечное соединение профлистов. Место поперечного стыка должно находиться на доске обрешетки. Крепление саморезами производится в каждую волну.

  • Фиксация в месте конька. Между крайними верхними досками обрешетки должен быть обеспечен зазор в пределах 70-100 мм. Эти обрешетины служат опорными элементами для конька. Крепление листов к ним тоже выполняется в каждую гофру.

  • Крепление по торцам. По торцевой линии профлист прикручивается к каждой обрешетине, саморезы вкручиваются в крайнюю волну, которая прилегает к доскам обрешетки.

Укладка и крепление профилированных листов показаны в следующем видео:

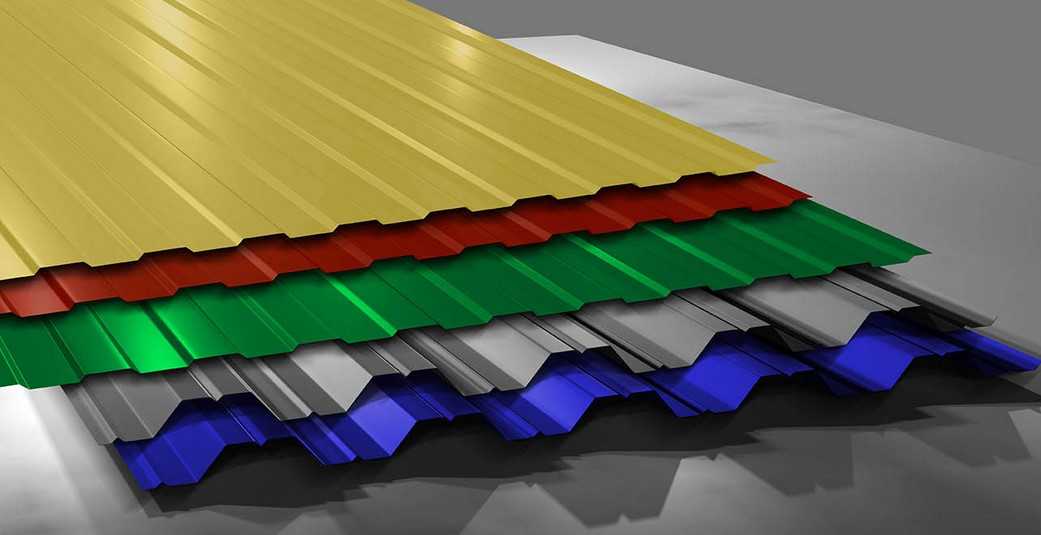

Что такое профнастил для крыши и каковы размеры одного листа?

Металлический лист, предназначенный для использования в качестве покрытия, изготавливают из прокатной стали высочайшего качества

. Этот процесс сопровождается технологией холодного пресса. Именно благодаря ему продукт принимает свои волнистые, трапициевидные или прямоугольные формы. Лист металла может содержать защитный полимерный слой, который придает ему окраску. Нетрудно догадаться, что материал, покрытый защитой будет несколько дороже, поэтому застройщики предпочитают оцинкованный продукт без полимеров.

В строительной сфере профнастил может применяться практически везде

, поэтому он обладает большим количеством маркировок. За счет этого приходится подбирать его индивидуально к каждому объекту. Стоит отметить, что наиболее качественный продукт получается по ГОСТ 24045-94, а приобретая товары, произведенные не по данной технологии вы очень рискуете получить некачественный профнастил.

Первым плюсом профилированного листа является его размер. Производители данного материала считают, что нецелесообразно выпускать продукцию разного размера, ведь некоторые из них могут и вовсе не продаться. Поэтому было принято решение создать определенный стандарт. Но это совсем не значит, что вы не сможете купить профнастил длиной скажем в 14 метров (это максимум для прокатного станка). Для этого вам потребуется просто обратиться к изготовителю и заказать необходимые формы стального листа.

Использование максимальнодлинного материала поможет избежать большого количества стыков. Это придаст плоскости более высокую гидроизоляцию, поэтому большинство застройщиков приобретают листы, соответствующие полной длине кровельного ската. Помимо создания монолитной поверхности вы экономите на материале. Дело в том, что металлические листы небольшой длины должны укладываться с некоторым нахлестом, который «съедает» полезную площадь материала. Кстати, он должен составлять минимум 200 миллиметров.

Стоит понимать, что чем больше размеры строительного материала, тем дороже обходится его транспортировка. В связи с этим, производители не выпускают крупноразмерные продукты. Как правило, длина профнастила для крыши находится в диапазоне от 0,5 до 10 метров. Все другие размеры вы можете заказать уже при индивидуальном обращении. Что касается стандартного значения, то оно составляет 6 метров.

Впрочем, материал может быть разрезан на более мелкие полотна и в домашних условиях. Для этого вам понадобятся лишь стандартные инструменты для резки металла. Если брать заводские условия, то нарезка будет проходить в автоматическом режиме с частотой 0,5 метра.

Ширина

профнастила для крыши может варьироваться в зависимости от его маркировки. Стандартная ширина тонкой стали составляет 1250 миллиметров, а после прохода по прокатному станку она естественно изменится. Все дело в высоте волны или гофры и чем их показатели больше, тем меньше остается материала по ширине. Например, для профнастила марки С8 ширина будет составлять 1200 миллиметров, когда для Р75 она составляет всего 800 миллиметров.

Как вы видите листы профнастила для крыши имеют два важных параметра – ширину и длину, но помимо них наибольшую ценность представляет совсем другой размер, он называется «полезной» площадью. Без этого значения вам вряд ли удастся подобрать верное количество кровельного материала для вашей крыши. Если говорить простым языком, то эта площадь показывает количество кровельного продукта с учетом всех нахлестов.

Подготовительные мероприятия

Процесс кровли будет быстрым и успешным, если к нему предварительно подготовиться. Что для этого следует сделать?

Подсчитать количество листов. Если крыша обыкновенная двускатная, то расчет несложный. Узнайте длину и ширину скатов. Длину нужно увеличить примерно на 30 см – величина свеса листов. Подсчитайте площадь кровли. Полученное значение разделите на эффективную ширину и длину листа, они указываются в обозначениях материала. Сложную вальмовую крышу разбивают на отдельные скаты, вычисляют площадь каждого с учетом его геометрии. Такие крыши требуют увеличенного запаса листов, в большинстве случаев он составляет 10% суммированной площади

Чем сложнее крыша, тем больше количество отходов.Важно. Если расчет площади кровли делается в метрах, то и площадь листа следует перевести в эти же единицы.

Узнать количество металлических торцевых (ветровых), карнизных и коньковых планок. Нужно помнить, что каждый стык должен перекрываться примерно на 10 см и покупать элементы с запасом по длине. Для сложной крыши нужно иметь планки для ендов (внутренние и внешние).

Если на крыше есть квадратные или круглые дымоходы, то следует купить специальные элементы для герметизации стыков в местах примыкания.

Подсчитать количество элементов и определиться с номенклатурой водосливной системы. Некоторые элементы необходимо фиксировать до установки листов, сделать это после покрытия крыши очень сложно, в некоторых случаях придется демонтировать уже зафиксированные листы. Любой демонтаж имеет негативные последствия, об этом следует помнить и планировать свои действия на несколько шагов вперед.

При обустройстве теплой кровли нужно купить теплоизоляционные материалы, паро- и ветрозащиту.

Популярные статьи  Крыша из дранки

Разумеется, надо подготовить инструменты и сделать ревизию их технического состояния.

Выбор угла наклона

Для небольших кровель используют профилированный лист С18, С20, С21. В конструкциях с крупными пролетами, широким шагом стропил применяется настил НС35, Н60.

Большое влияние на выбор схемы монтажа, конструкции стропил и обрешетки имеет угол наклона кровли. Согласно СНиП II-26-76* минимальное его значение 10° — для жилых зданий, 8° — для навесов и промышленных объектов.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Оптимальный угол наклона скатов крыши рассчитывают, исходя из факторов:

  • собственный вес кровли;
  • масса снегового покрова;
  • ветровая нагрузка;
  • прочность профнастила.

Слишком малый угол наклона может стать причиной протечек покрытия, поэтому швы дополнительно герметизируют. Одновременно увеличивается действующая вертикальная нагрузка. В этом случае стропила должны быть более прочными и массивными, а обрешетка уложена с меньшим шагом. Профнастил монтируют с нахлестом в 2 волны.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Если подъем скатов слишком крутой, это приводит к увеличению боковой нагрузки от ветра. При сильных порывах высоко поднятая крыша может быть сорвана. Поэтому придерживаются «золотой середины» — принимают угол наклона кровли 15°-30°. В этом случае вода беспрепятственно стекает с поверхности. Нахлест листов профнастила можно уменьшить до одной волны.

Монтаж профилированных листов на крышу

Кровельные работы начинаются с обстоятельной подготовки — поиска инструментов, материала и доборных элементов.

Инструменты для монтажных работ

Для крепления профнастила на крышу необходимы следующие инструменты:

  • шуруповёрт;
  • ножницы по металлу (для стали толщиной до 0,6 мм);
  • ножовка по металлу с мелкими зубцами;
  • электрический лобзик;
  • электрическая пила;
  • маркер;
  • нож;
  • уровень;
  • измерительная рулетка;
  • пистолет для герметика.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Резать профлист можно ножницами по металлу или ручной ножовкой, но ни в коем случае не болгаркой

Выполняя монтаж профлистов, запрещается работать электрической или газовой сваркой. Применение этого оборудования приведёт к плачевным последствиям — порче защитного слоя материала.

Материал и доборные элементы

Лёгкую кровлю с маленьким наклоном предпочтительнее крыть профилированными листами С35 или С44. Форма этого материала может быть трапециевидной или синусоидальной. А длина таких листов колеблется между двумя и шестью метрами, хотя некоторые производители, если им поступил индивидуальный заказ, изготавливают профнастил размером от 50 см до 12 м.

Крышу с крутыми склонами мастера настоятельно советуют застилать профилированными листами марки НС35.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Профилированный лист НС35 относится к группе несущих профилей и имеет повышенные показатели жёсткости и устойчивости к коррозии

Помимо профнастила, потребуется запастись полукруглым или прямоугольным коньком, который необходим для защиты стыков профилированных листов. В дополнение к коньку в форме половинки круга необходимо приобретать специальные заглушки.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Конёк служит для защиты и декорирования области стыка двух кровельных скатов

Ещё одна нужная деталь — ветровая планка. Без неё капли дождя будут попадать стены дома, а кровля не сможет выглядеть как конструкции, доведённая до завершающей стадии строительства.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Ветровая планка выполняет роль защитного и декоративного элемента крыши

Исходя из конфигурации крыши, могут понадобиться и некоторые другие дополнительные элементы:

  • нижняя и верхняя планки ендов (первая блокирует влаге путь в пространство под кровлей, а вторая делает кровлю хорошо проработанным объектом);
  • внешний и внутренний уголки, соединяющие листы в области углов.

Пошаговая инструкция

Направление монтажа профнастила — снизу вверх, потому что при таком раскладе дождевая или талая вода не просочится в область между листами.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Монтаж профилированных листов производят в направлении против ветра и снизу вверх

Когда профлист настолько длинный, что накрывает весь скат, к монтажу приступают с торца крыши. Кровельный лист выравнивают по карнизу, имея в виду, что на запас оставлено 4 см (свес карниза). По кромке торца выравнивать кровельный материал строго запрещено.

Укладку профилированных листов на кровлю выполняют в следующей последовательности:

  1. Первый профиль устанавливают на обрешётке и посередине фиксируют одним саморезом. Рядом кладут следующий лист, край которого должен перекрывать кромку предыдущего. Второй профиль тоже закрепляют в центральной части.

  2. Выложив линию листов от одного до другого края кровли, осуществляют горизонтальное выравнивание ряда. При этом ориентируются на карниз.
  3. Профилированные листы сцепляют друг с другом. Крепление выполняют в зоне у конька и в каждом третьем прогибе гребня материала.

  4. Профнастил окончательно прикрепляют к основанию. Саморезы ввинчивают в месте расположения обрешётки там, где находится третий прогиб у всех профилированных листов. С торцевой части крыши профили фиксируют в зонах прилегания к обрешётке через один прогиб. Верхнюю кромку листа, находящегося близ конька, прижимают к основанию также через прогиб волны.
  5. От излишков материала избавляются, действуя ножовкой. Эту задачу обязательно выполняют с торцов дома и на втором скате крыши.
  6. Кровлю оснащают торцевой планкой, закрепляемой в волне профнастила посредством саморезов. Фиксацию элемента осуществляют снизу, двигаясь в сторону конька крыши. При необходимости стыковки двух планок делают большой нахлёст — более 5 см. Крепление при этом выполняют через каждые 60–100 см.

  7. Между коньком крыши и профилированными листами прячут уплотнитель, который самостоятельно прилипает к месту укладки. Коньковые планки наращивают, соединяя их края на 10 см. Крепёжные элементы вставляют с шагом в 30 см.

Особенности работы с профлистом

Монтаж крыши из профнастила выполняется с помощью стандартного набора инструментов, имеющегося в наличии даже у начинающих мастеров. В зависимости от выполняемого этапа строительства понадобится:

  • комплект для проведения замеров — рулетка, моток верёвки, уровень, карандаш;
  • набор для работы с материалами — нож либо ножницы по металлу, молоток, герметик (для удобства нанесения понадобится пистолет), строительный степлер;
  • электрооборудование — шуруповёрт, дрель со свёрлами нужного диаметра.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Профлист изготавливается из металла, поэтому для его резки потребуются специальные ножницы или электролобзик

При работе с профлистом следует помнить, что его полимерное покрытие выдерживает только холодную обработку. Для удобства нарезки этого материала рекомендуется использовать в дополнение к ножницам по металлу электролобзик и ножовку. Резать профнастил болгаркой с абразивным кругом нельзя.

Для крепления профнастила к деревянной основе применяются , при изготовлении которых добавляется прочная гальваническая оцинкованная сталь.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Для крепления листа профнастила используется кровельный саморез с герметичной резиновой прокладкой

Помимо этого, к каждому крепёжному элементу в наборе идёт резиновая прокладка, которая обеспечивает герметичное соединение материалов. С её помощью металлические срезы надёжно защищаются от влаги, а деревянная обрешётка — от процесса гниения.

Кровельные саморезы подбираются по следующим параметрам:

  • в зависимости от высоты волны профлиста и способа его крепления можно использовать изделия размером 4,8×35, 4,8×60 или 4,8×80 мм;
  • детали должны быть обработаны слоем цинка толщиной не менее 12 мкм;
  • в состав металла должен входить стабилизатор, защищающий материал от старения из-за воздействия ультрафиолетовых лучей;
  • шляпка самореза должна быть покрыта порошковой краской слоем не тоньше 50 мкм;
  • следует различать предназначение герметичных прокладок из разного материала: эластомерная используется при крепеже профлиста, алюминиевая — для монтажа ендов.

При укладке металлического кровельного покрытия могут использоваться полиэтиленовые или пенополиуретановые уплотнители. Их крепят к обрешётке, создавая прослойку под профнастил. Задача этих материалов состоит в снижении шума от осадков, листьев и веток, попадающих на металлические листы, а также в улучшении теплоизоляции и увеличении эксплуатационного срока кровли.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Под профлисты на крыше нужно укладывать полиэтиленовую или пенополиуретановую прослойку для защиты кровли от птиц и потоков холодного воздуха

Обе стороны уплотняющего полотна покрыты клеем, а для вентиляции оно снабжено специальными отверстиями. Благодаря уплотнителю можно закрыть зазоры, образованные между профлистами и основной конструкцией крыши. Такой монтаж обеспечит защиту кровли от птиц, насекомых и потоков холодного воздуха.

Какой профнастил выбрать для крыши?

При выборе подходящего профлиста для крыши следует учитывать такие нюансы:

  1. назначение постройки. Для жилых, общественных и промышленных объектов предъявляются разные требования к профнастилу;
  2. механическое и химическое воздействие на возводимую кровлю. Если на ней периодически будут проводиться работы (по уборке снега или очистке настила, обслуживанию дымоходов и прочего), желательно приобрести более толстый и жесткий профиль;
  3. расположение здания в зоне возможных агрессивных осадков (рядом с заводами или карьерами, возле крупных автострад) требует повышенной стойкости защитного покрытия к активным химическим воздействиям;
  4. размеры и формы скатов (это поможет определиться с габаритами листов);
  5. ветровые и снеговые нагрузки;
  6. наличие/отсутствие звуко- и теплоизоляции под настилом.
Популярные статьи  Мягкая кровля: подробный гид

Планируя покрыть крышу гаража профнастилом, можно обойтись минимальным набором работ (без звуко- и термоизоляции) и не стыковать листы по длине. Площадь кровли в этом случае допускает использование профлиста небольшой длины и, соответственно, более дешевого. Для длинномерных листов стоимость возрастает в зависимости от увеличения длины, причем не всегда материал нужной длины можно найти в розничной продаже. Поэтому, рассчитывая крепление профлиста на крыше при несовпадении длины листа и длины ската, следует учитывать запас на нахлест панелей (чтобы избежать протечек в местах стыков)

Подробнее о том, на что обращать внимание при выборе профнастила, читайте в следующей статье

Устройство кровли из профнастила

Показатели теплоизоляции, пароизоляции и гидроизоляции в конструкции крыши во многом зависят от правильности укладки «пирога». Кровельным «пирогом» зазывают всю конструкцию крыши. Система может быть разной, в зависимости от помещения: будет оно жилым или нет.
Устройство «пирога»:

  • Профнастил;
  • Вагонка или гипсокартон;
  • Утеплитель;
  • Паронепропускаемый материал;
  • Обрешетка;
  • Стропильная нога;
  • Уплотнитель коньковый;
  • Конек и рейка;
  • Стропильная планка;
  • Гидроизоляционная пленка.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Первым признаком нарушения кровельного «пирога» будет образование наледи при минусовой температуре.

Подготовка и монтаж обрешетки

Установка профнастила выполняется на предварительно сооруженную обрешетку из досок толщиной 25-30 мм и шириной 100-150 мм. Для устройства надежного основания нужно определить оптимальный шаг крепления пиломатериалов.

Шаг обрешетки

Обрешетка бывает нескольких видов:

  • Сплошная – сооружается на крышах с уклоном до 15°. В этом случаем между досками надо обеспечить компенсационный зазор в пределах 5-10 мм, чтобы предупредить их деформацию из-за изменения размеров при перепадах температурно-влажностного режима.

  • Шаговая (разреженная) – доски монтируются с определенным шагом. Обычно применяется для кровель с уклоном более 15°.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Рисунок 12. Сплошная и разреженная обрешетка

Таблица 1. Стандартный шаг обрешетки в зависимости от марки профнастила и уклона крыши

 Марка профлиста

 Угол наклона кровли, град.

 Толщина листа, мм

 Шаг обрешетки, мм

С-10

до 15

0,5

сплошная

свыше 15

0,5

до 300

С-20

до 15

0,5-0,7

сплошная

свыше 15

0,5-0,7

до 500

С-21

до 15

0,5-0,7

до 300

свыше 15

0,5-0,7

до 650

НС-35

до 15

0,5-0,7

до 500

свыше 15

0,5-0,7

до 1000

Н-60

от 8

0,7-0,9

до 3000

Н-75

от 8

0,7-0,9

до 4000

В таблице 1 представлен рекомендуемый шаг, более точный расчет лучше доверить специалистам. В этом случае при определении расстояния между досками будут учтены все без исключения факторы, включая снеговые и ветровые нагрузки в районе строительства.

Устройство обрешетки

Сооружение обрешетки для крыши из профнастила своими руками:

1. Обработать все пиломатериалы антисептическим составом для защиты от поражения грибком, плесенью и насекомыми-вредителями.

2. Поверх стропил и гидроизоляционной мембраны набить рейки контробрешетки (толщиной 40-50 мм и шириной 50 мм). Данная конструкция нужна для формирования вентиляционного зазора, который служит для вентиляции подкровельного пространства и предупреждает образование конденсата на внутренней поверхности кровельного покрытия.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Фото 13. Смонтированные рейки контробрешетки

3. Разметить на рейках контробрешетки места крепления досок обрешетки.

4. Уложить перпендикулярно стропилам доски обрешетки и выровнять их согласно разметке. Крепление начинать с карнизной доски, при этом линия карниза должна быть идеально ровной.

5. Прикрутить доски саморезами, длина которых в 3 раза больше, чем толщина пиломатериала.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Фото 14. Готовая обрешетка под укрытие крыши профнастилом

Сращивать доски по длине нужно таким образом, чтобы стык приходился на рейку контробрешетки. Места стыковки на соседних рядах не должны располагаться на одном бруске – необходимо размещать их в шахматном порядке для обеспечения повышенной надежности конструкции.

Схема укладки

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Листы кладутся на нижний край крыши внахлест, а саморезы закручиваются в изгиб волны. Соблюдение конкретной схемы монтажа позволит создать надежную крышу. Первым делом под планку ендовы на уровне обрешетки выполняется плотный настил от разжелобка на расстоянии 60 см с двух сторон. Нижние доски ендовы монтируются внахлест от 20 см. Донная планка закрепляется с краев гвоздями, а окончательное крепление выполняется вместе с кровлей. Если уклон пологий, то здесь следует применять уплотнительные мастики.

Под конек донная планка заводится на 25 см. Между профлистом и ней следует уложить профилированный или универсальный уплотнитель. Что касается монтажа торцевых досок, то их лучше закреплять выше обрешетки, потом можно будет закрепить торцовую планку. Это сооружение будет называться ветровым уголком. После этого устанавливается карнизная планка и подшивка профнастилом. Монтируется она ниже профлиста.

Монтаж листов полностью будет зависеть от типа кровли. Например, если наклон пологий, то используется продольная уплотнительная прокладка и выполняется внахлест на одну волну. Если уклон крутой уплотнитель использовать не нужно.

Как резать листы кровельного материала?

В процессе устройства крыши из профлиста своими руками практически всегда возникает необходимость разрезки листов. Это можно делать при помощи разнообразных инструментов. Самое главное, чтобы в процессе такой обработки не повреждался защитный слой листа.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Как резать листы кровельного материала

Для резки очень хорошо подойдет ножовка для металла, обыкновенные ножницы для нарезки жести, дисковая пила, профессиональный электрический резак. От использования же болгарки и прочих абразивных инструментов нужно отказаться. После резки болгаркой материал профлиста станет очень хрупким и неустойчивым к коррозии, что в результате не лучшим образом отразится на главных характеристиках и сроке службы кровельной системы.

Способы многорядной укладки профнастила

Если монтаж кровельного материала предполагает укладку его в несколько рядов, то существует два варианта выполнить эту работу. В первом случае сначала укладывается первый лист в нижнем ряду и рядом с ним сразу монтируется лист второго ряда. Далее производится монтаж второго элемента ряда 1 и второго элемента ряда 2. Получается часть кровли из четырех листов. Далее по такому же принципу монтируется второй блок из 4-х листов  и т. д. То есть, кровля «зашивается» как бы отдельными большими листами, состоящими из 4 меньших. Этот способ применим для материала, имеющего дренажную канавку.

Во втором случае блок собирается из 3 листов, где сначала скрепляются между собой два нижних листа, а к ним уже крепится третий лист, который является первым элементом ряда 2. Конструкция выравнивается по карнизному свесу, производится ее крепление. Вариант подходит для листов, не имеющих дренажной канавки.

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Монтаж кровельного профнастила

Крепление профнастила на крыше

Профлист крепится саморезами, которые с помощью шуруповерта вворачиваются в нижнюю волну, прилегающую к обрешетке. На каждый лист требуется 7-8 крепежных элементов. Схема монтажа кровли из профнастила предусматривает укладку материала с нахлестом по вертикали и горизонтали. Величина нахлеста соседних листов должна составлять не менее одной волны. Параметры нахлеста верхнего ряда профнастила на нижний определяются углом ската кровли и могут составлять от 100 до 300 мм – чем больше величина угла наклона крыши, тем меньше нахлест.

С какого места следует начинать стелить профнастил на крышу? Если скат имеет прямоугольную форму, крепление листов можно начинать с любого торца по линии карниза, левого или правого. Если скат имеет форму трапеции или треугольника, предварительно следует продумать схему раскладки, но в целом рекомендуется первым уложить лист по центру линии карниза, а затем монтировать листы симметрично в обе стороны.

По линии карниза профнастил укладывается со свесом в 60 мм, если предусмотрен монтаж водосточной системы. При ее отсутствии свес карниза рекомендуется увеличить с учетом марки материала :

  • для НС-20 – до 100 мм;
  • для С-44 и НС-35 – до 200-300 мм.

Первый лист материала выравнивается по торцу кровли и карнизу, затем крепится саморезом в верхней части. Последующие листы предварительно скрепляются по продольной стороне, выравниваются по карнизу, а затем уже крепятся к обрешетке. Далее класть профнастил на крышу следует по той же технологии, монтируя ряд за рядом.

Укладывать профнастил на крышу следует таким образом, чтобы обеспечить фронтальный свес шириной до 70 мм. Профлист у карниза следует крепить на расстоянии 30 – 40 см, а последующие ряды саморезов располагаются в шахматном порядке, при этом шаг крепления составляет около 1 метра. У фронтона саморезы вкручиваются с шагом 50-60 см. Крепежные элементы на продольном нахлесте следует расположить по верху профиля на расстоянии от 30 до 50 см.

Популярные статьи  Крыша из дранки

Для вкручивания крепежа можно использовать шуруповерт, либо дрель, имеющую обратный ход и оснащенную плавной регулировкой скорости.

Монтаж карниза и конька

Если крыша из профнастила своими руками выполняется с организованным водостоком, то необходимые элементы монтируются на карниз до начала укладки кровельного покрытия. В первую очередь подшивается карниз, устанавливается желоб и планка карниза. Вентиляция кровли обеспечивается за счет монтажа перфорированного софита.

В месте крепления конька кровли необходимо предусмотреть дополнительные доски обрешетки с обеих сторон ската. Конек должен иметь два зазора для вентиляции. Гидроизоляция на скаты укладывается, не доходя до конька на 10 см. Профнастил не должен доходить до конька на 5 см – это будет способствовать нормальной вентиляции подкровельного пространства.

Коньковый элемент крепится саморезами 4,8×80 к конструкции через волну по верхней части профиля с шагом 30-40 см. С торца конек закрывается заглушками. Нахлест по длине конькового элемента должен составлять от 15 см.

На завершающем этапе торец крыши следует закрыть ветровой планкой, которая крепится саморезами 4,8×35 с шагом 50 см по верхней волне профиля. Нахлест планок составляет 5-10 см.

Для ухода за готовой крышей следует использовать инструменты из материалов, не повреждающих защитное покрытие профнастила. Случайные царапины следует сразу же закрашивать, чтобы предотвратить коррозию.

Чтобы качественно перекрыть крышу профнастилом своими руками рекомендуется ознакомиться с видео со всеми тонкостями работ по монтажу материала.

Правила укладки кровельного покрытия из профлиста

При этом это кровельное покрытие крепится к обрешетке в месте плотного прилегания и между волнами. Чтобы узнать необходимый нахлест нужно правильно рассчитать угол наклона кровли.

  1. При уклоне ската в 12-15 градусов нахлест составит не менее 20 сантиметров.
  2. Если уклон составляет от 15 до 30 градусов, нахлест будет в пределах 15-20 сантиметров.
  3. Уклоне свыше 30 градусов требует небольшого нахлеста в 10-15 сантиметров.
  4. Небольшой уклон до двенадцати градусов приведет к дополнительной герметизации и использование силиконовых герметиков.

После установки обрешетки необходимо уложить гидробарьерную пленку с нахлестом в 15 сантиметров. Ее крепят без натяжения между стропил и используют небольшие скобы. Провис может составлять не более двух сантиметров.

Толщина обрешетки и стропильной системы самой крыши будет зависеть от разновидности профлиста. Так, например, трапецевидная форма потребует использование бруса размером 30х70 или 50х50. При этом шаг должен составлять от 900 до 1200 миллиметров. В инструкции к металлопрофилю обычно указывают все необходимые параметры обрешетки.

Поверх обрешетки необходимо установить верхнюю торцевую доску и торцевые планки с учетом высоты профлиста. По обе стороны установленной разжелобочной планки монтируют досочный настил. Он должен находиться от нее на расстоянии 60 сантиметров и при этом разжелобок должен иметь нахлест в двадцать сантиметров.

Для пологих крыш потребуется применить специальную мастику, которая должна укрепить стыки желобка. Донную разжелобочную планку также крепят при помощи саморезов, которые не следует закручить до конца. Это будет нужно сделать только после монтажа всего настила крыши.

Фактически крыша из металлоопрофиля состоит из нескольких слоев. Сюда должны входить следующмй порядок работ:

  1. облицовка вагонкой или гипсокартоном внутренней поверхности крыши;
  2. установка потолочных реек;
  3. монтаж паронепропускающей пленки;
  4. затем потребуется сделать теплоизоляцию;
  5. необходимо установить стропильную систему;
  6. натягивается гидроизоляционная пленка;
  7. обязательно монтируются вентиляционные рейки;
  8. затем следует установка обрешетки;
  9. на последнем этапе укладывается металлопрофиль.

Только тщательное проведение все работ позволит создать прочную и красивую крышу, которая долгие годы будет надежно защищать дом.

Виды профнастила

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий, и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

Форма волны у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

Как покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

  • Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
  • Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
  • Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
  • ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристикиКак покрыть крышу профнастилом своими руками — подробная инструкция укладки кровли без ошибок (100 фото)

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
